Exploração dos Modelos

1 Criando os datasets de séries temporais

Analisar séries temporais são úteis para verificar padrões e criar previsões de movimentos futuros. Baseado na base de dados alvo de nossa análise, iremos transformá-la em um dataset de série temporal e na sequência criar as bases de treino e teste.

1.1 Carregando a base de dados processada

Carregamos a base de dados alvo, previamente tratada durante os passos explicados na fase de Data Preparation (preparação de dados).

Utilizamos a função customizada GetTimeSeriesDateParameters para gerar todas as datas que serão utilizadas na análise de séries temporais para a base alvo de estudo. Nesta função, passamos o percentual para proporção desejada entre a base de treino e teste.

target_data <- readRDS('../data/processed/target_dataset.rds')
parameters <- GetTimeSeriesDateParameters(target_data$date, 0.70)
print(parameters)

## $start
## [1] 2015    3
##
## $end
## [1] 2019   10
##
## $start_year
## [1] 2015
##
## $end_year
## [1] 2019
##
## $train_start
## [1] 2015    3
##
## $train_end
## [1] 2018    5
##
## $test_start
## [1] 2018    6
##
## $test_end
## [1] 2019   10
##
## $test_sample_size
## [1] 17

A função ts vai converter um vetor de valores de uma base de dados em um objeto R de séries temporais. Devemos passar para a função a coluna alvo e os valores de data de início e fim do período de observação bem como sua frequência.

target_ts <- ts(target_data$taxa_venda,
                start = parameters$start,
                end = parameters$end,
                frequency = 12)

summary(target_ts)

##    Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
##   4.926   8.469   9.953  10.433  12.633  16.395

1.2 Criando o conjunto de dados de treino e teste

Quando vamos criar um modelo de previsão de séries temporais o ideal é separar os dados em duas partes:

• Treino: estes dados serão a base principal para definir os coeficientes/parâmetros do modelo;
• Teste: são dados que serão separados e não foram vistos pelo modelo e serão usados para testá-lo e comparar com as previsões (geralmente comparando os valores passo-a-passo).

O tamanho do conjunto de testes é normalmente cerca de 20% a 30% da amostra total, embora esse percentual dependa do tamanho da amostra que você tenha e também quanto tempo adiante você deseja fazer a previsão. A base de testes deve ser idealmente pelo menos tão grande quanto o horizonte máximo de previsão necessário.

Diferente de outros métodos de previsões, como classificações e regressões sem a influência do tempo, em séries temporais não podemos dividir os dados de treino e teste com amostras aleatórias de qualquer parte dos dados, deve-se seguir o critério temporal da série, onde os dados de treino devem vir antes dos dados de teste.

# creating train and test sets ------------------------------------------------
GenerateTrainTestDatasets(target_ts,
                          parameters$train_start,
                          parameters$train_end,
                          parameters$test_start,
                          parameters$test_end)

test_sample_size = parameters$test_sample_size

train_ts <- readRDS('../data/processed/train_ts.rds')
test_ts  <- readRDS('../data/processed/test_ts.rds')

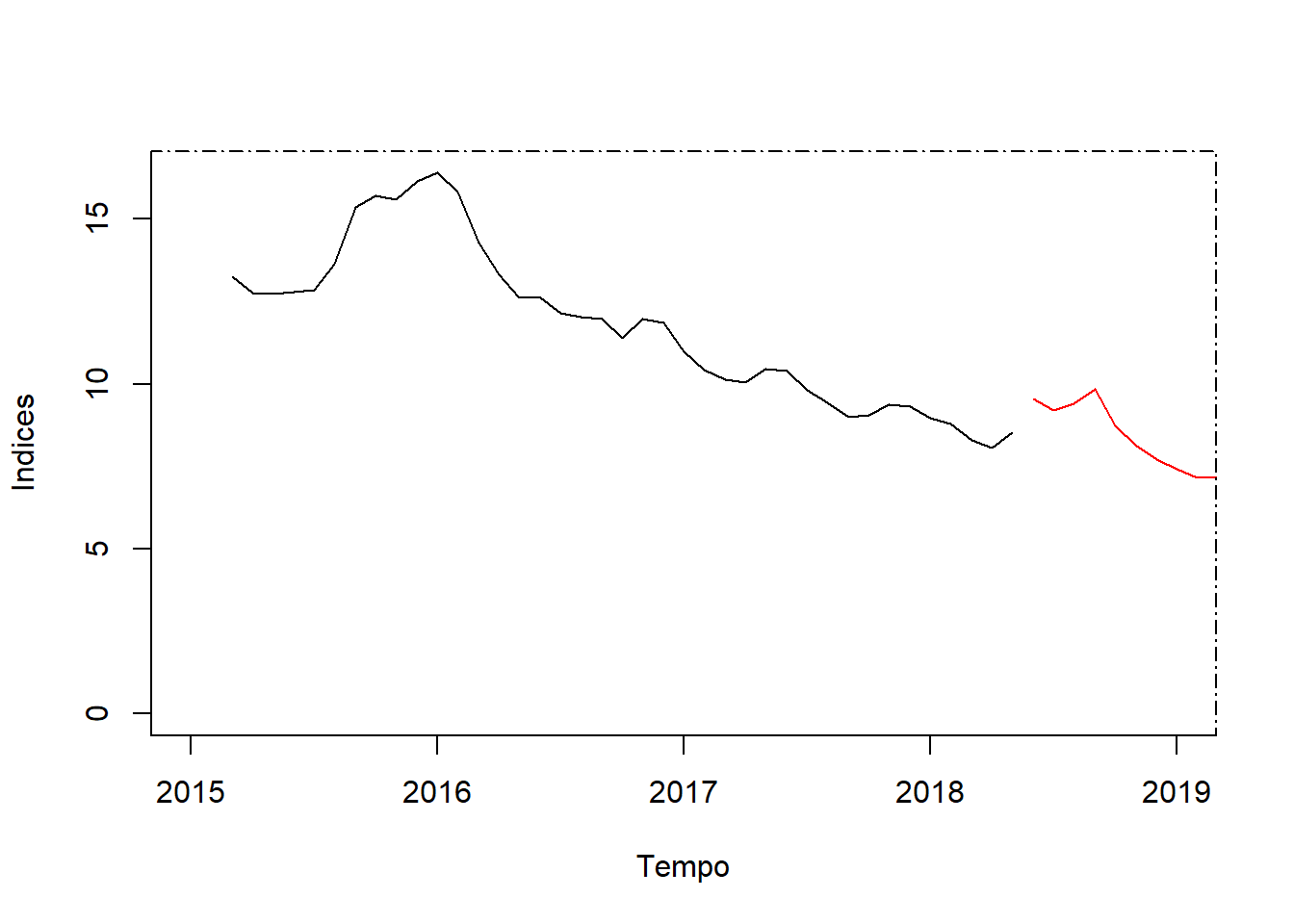

A seguir vemos o plot dos datasets de treino e teste.

# plot of the training and testing temporal series
plot(train_ts,
     xlab = "Tempo",
     ylab = "Indices",
     xaxt = "n",
     xlim = c(parameters$start_year, parameters$end_year),
     ylim = c(0, max(train_ts)),
     bty = "l")

axis(1, at = seq(parameters$start_year, parameters$end_year, 1),
     labels = format(seq(parameters$start_year, parameters$end_year, 1)))
lines(test_ts, bty = "l", col = "red")
box(lty = '1373', col = 'black')

---

2 Executado os modelos de análise de séries temporais

2.1 Rodando e salvando o modelo Naive de séries temporais

Para executarmos o modelo Naive de séries temporais, utilizamos a função GenerateNaiveTimeSeriesModel criada para rodar este modelo, gravando os resultados no diretório do projeto \models para uso futuro.

naive_consolidation <- GenerateNaiveTimeSeriesModel(train_ts,
                                                    test_ts,
                                                    test_sample_size)

Uma vez executada, a função retorna um preview com os resultados de MAPE para o modelo, mostrados a seguir.

kable(naive_consolidation)

Model	MAPE_Train	MAPE_Test
ts_naive_model	3.543476	25.18999

2.2 Rodando e salvando os modelos lineares de séries temporais

Para executarmos todos os modelos lineares de séries temporais, utilizamos a função GenerateLinearTimeSeriesModels criada para rodar cada um dos modelos desejados, gravando os resultados no diretório do projeto \models para uso futuro.

linear_consolidation <- GenerateLinearTimeSeriesModels(train_ts,
                                                       test_ts,
                                                       test_sample_size)

Uma vez executada, a função retorna um preview com os resultados de MAPE para cada um dos modelos, mostrados a seguir.

kable(linear_consolidation)

Model	MAPE_Train	MAPE_Test
ts_linear_model_trend	6.377961	10.02708
ts_linear_model_trend_square	7.062046	51.85623
ts_linear_model_season	18.002127	66.36612
ts_linear_model_trend_season	7.137634	14.34463
ts_linear_model_trend_square_season	6.635861	49.02732

2.3 Rodando e salvando o modelo Moving Average (MA) de séries temporais

Para executarmos o modelo Moving Average (MA) de séries temporais, utilizamos a função GenerateMovingAverageTimeSeriesModel criada para rodar este modelo, gravando os resultados no diretório do projeto \models para uso futuro.

ma_consolidation <- GenerateMovingAverageTimeSeriesModel(target_ts,
                                                         train_ts,
                                                         test_ts,
                                                         test_sample_size,
                                                         parameters$start_year,
                                                         parameters$end_year)

Uma vez executada, a função retorna um preview com os resultados de MAPE para o modelo, mostrados a seguir.

kable(ma_consolidation)

Model	MAPE_Train	MAPE_Test
ts_moving_average_model	12.3794	29.92407

2.4 Rodando e salvando os modelos de suavização exponencial de séries temporais

Para executarmos todos os modelos de suavização exponencial de séries temporais, utilizamos a função GenerateExponentialsmoothingStateTimeSeriesModel criada para rodar cada um dos modelos desejados, gravando os resultados no diretório do projeto \models para uso futuro.

smoothing_consolidation <- GenerateExponentialsmoothingStateTimeSeriesModel(target_ts,
                                                                            train_ts,
                                                                            test_ts,
                                                                            test_sample_size)

Uma vez executada, a função retorna um preview com os resultados de MAPE para cada um dos modelos, mostrados a seguir.

kable(smoothing_consolidation)

Model	MAPE_Train	MAPE_Test
ts_exponential_smoothing_model_ANN	3.452853	25.189623
ts_exponential_smoothing_model_AAN	3.290830	35.440315
ts_exponential_smoothing_model_ANA	3.132936	30.428342
ts_exponential_smoothing_model_AAA	3.128303	12.294188
ts_exponential_smoothing_model_MNN	3.457771	25.189623
ts_exponential_smoothing_model_MAN	3.238995	34.959426
ts_exponential_smoothing_model_MMN	3.262919	26.787589
ts_exponential_smoothing_model_MNM	6.277865	27.739553
ts_exponential_smoothing_model_MAM	2.997105	8.958037
ts_exponential_smoothing_model_MMM	2.993363	24.220235
ts_exponential_smoothing_model_MNA	2.929558	27.474490
ts_exponential_smoothing_model_MAA	3.156637	15.608693
ts_exponential_smoothing_model_ZZZ	3.457771	25.189623

---

3 Avaliando os modelos utilizados e seus resultados

Para análise inicial dos modelos será utilizado como base a métrica MAPE (Mean Absolute Percentage Error, ou Erro Percentual Médio Absoluto).

Essa métrica é interessante de ser usada, geralmente em relatórios gerenciais, pois o erro é medido em termos percentuais e pode-se comparar o erro percentual do modelo de um produto X com o erro percentual de um produto Y.

O cálculo dessa métrica pega o valor absoluto do erro dividido pelo preço real e posteriormente é calculada a média:

\[MAPE = \frac{1}{n} \sum_{d_i} (\frac{1}{q} \sum_{t_j}\left\lvert{\frac{gap_{i,j}-s_{i,j}}{gap_{i,j}}}\right\rvert)\]

Para analisar o desempenho dos modelos utilizados em nosso dataset de série temporal, vamos primeiramente classificar do melhor para o pior, baseado no resultado de MAPE na base de teste.

mape_ranking <- rbind(naive_consolidation,
                      linear_consolidation,
                      ma_consolidation,
                      smoothing_consolidation) %>%
        arrange(MAPE_Test) %>%
        mutate(Rank_ID = row_number())

mape_ranking <- mape_ranking[c(4,1,2,3)]

kable(mape_ranking)

Rank_ID	Model	MAPE_Train	MAPE_Test
1	ts_exponential_smoothing_model_MAM	2.997105	8.958037
2	ts_linear_model_trend	6.377961	10.027077
3	ts_exponential_smoothing_model_AAA	3.128303	12.294188
4	ts_linear_model_trend_season	7.137634	14.344627
5	ts_exponential_smoothing_model_MAA	3.156637	15.608693
6	ts_exponential_smoothing_model_MMM	2.993363	24.220235
7	ts_exponential_smoothing_model_ANN	3.452853	25.189623
8	ts_exponential_smoothing_model_MNN	3.457771	25.189623
9	ts_exponential_smoothing_model_ZZZ	3.457771	25.189623
10	ts_naive_model	3.543476	25.189991
11	ts_exponential_smoothing_model_MMN	3.262919	26.787589
12	ts_exponential_smoothing_model_MNA	2.929558	27.474490
13	ts_exponential_smoothing_model_MNM	6.277865	27.739553
14	ts_moving_average_model	12.379401	29.924069
15	ts_exponential_smoothing_model_ANA	3.132936	30.428342
16	ts_exponential_smoothing_model_MAN	3.238995	34.959426
17	ts_exponential_smoothing_model_AAN	3.290830	35.440315
18	ts_linear_model_trend_square_season	6.635861	49.027322
19	ts_linear_model_trend_square	7.062046	51.856233
20	ts_linear_model_season	18.002127	66.366120

O modelo ts_exponential_smoothing_model_MAM demonstrou a melhor métrica de MAPE, com o valor de 8.9580367.

Para analisarmos com mais detalhes o modelo com melhor performance, vamos carregar o objeto salvo anteriormente com todos os resultados do modelo.

best_model <- readRDS(paste0('../models/', mape_ranking[1,2], '.rds'))

3.1 Checando a aderencia do melhor modelo na base de validação

# call function go create a GIF based on the plotted models
GenerateFitPlotGIF()

Animação do fit de na base de testes de todos os modelos lineares e exponenciais calculados.

3.2 Resultados gerais do modelo com a melhor métrica MAPE

summary(best_model$model)

## ETS(M,A,M)
##
## Call:
##  ets(y = train_ts, model = method)
##
##   Smoothing parameters:
##     alpha = 0.9442
##     beta  = 4e-04
##     gamma = 0.0039
##
##   Initial states:
##     l = 14.7695
##     b = -0.164
##     s = 1.0047 1.0211 1.0476 1.0338 1.0169 1.0271
##            0.981 0.9767 0.9929 0.9819 0.9526 0.9637
##
##   sigma:  0.0496
##
##      AIC     AICc      BIC
## 112.4614 141.6042 140.7419
##
## Training set error measures:
##                      ME     RMSE       MAE         MPE     MAPE      MASE
## Training set 0.01167671 0.486805 0.3682654 0.001297779 2.997105 0.1479532
##                   ACF1
## Training set 0.4978577

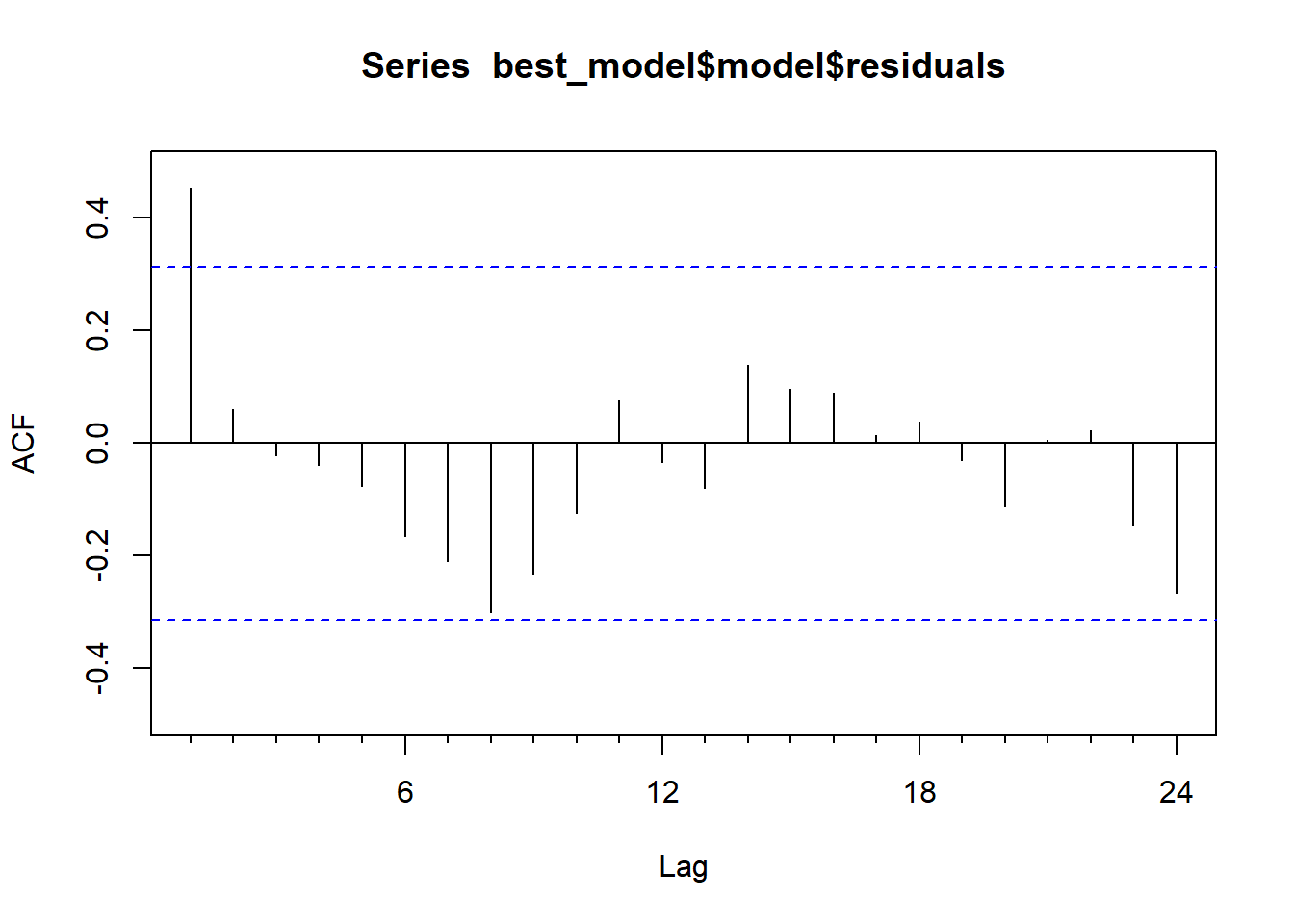

3.2.1 Checando autocorrelação do modelo

Acf(best_model$model$residuals)

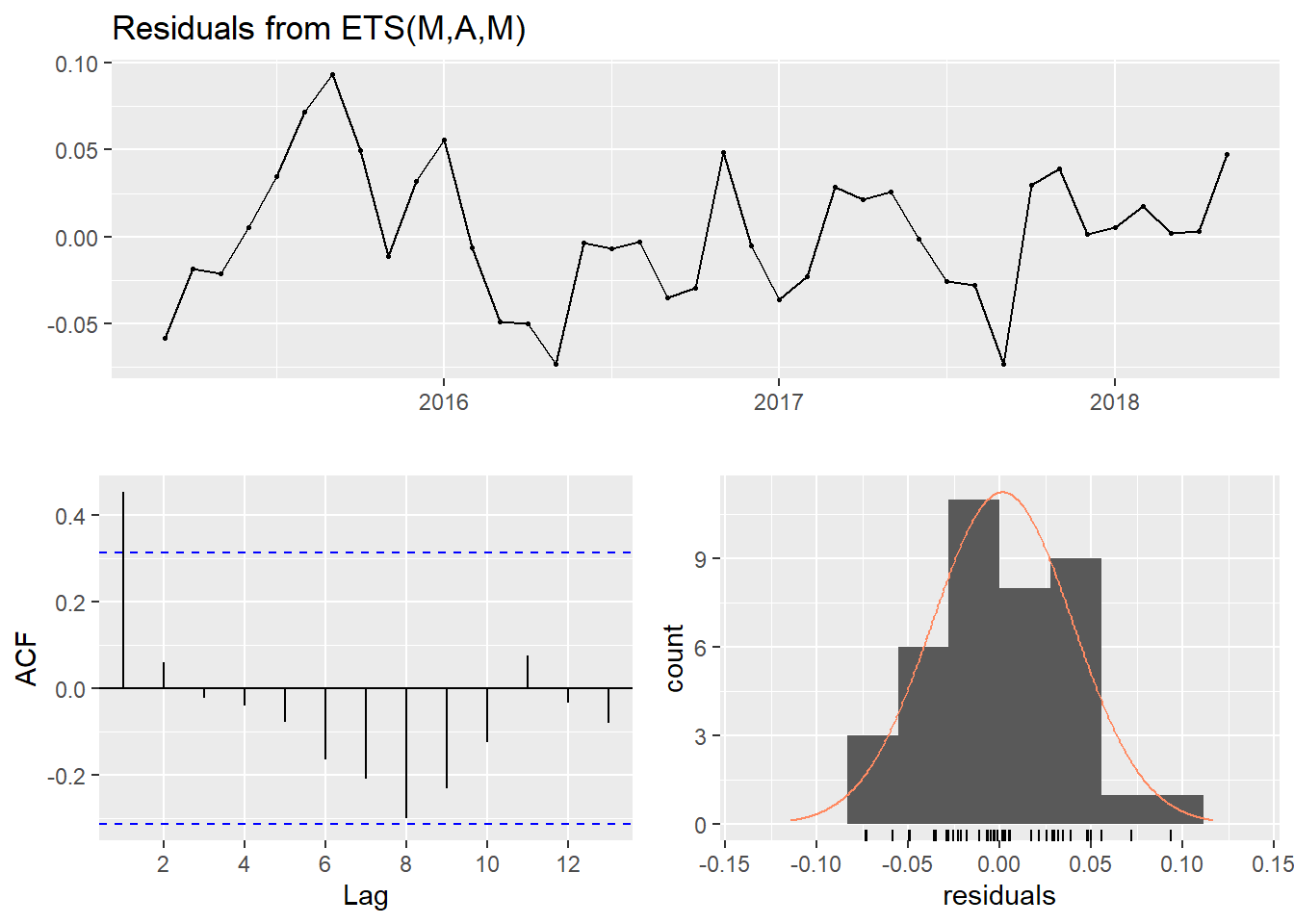

3.2.2 Checando resíduos do modelo

checkresiduals(best_model$model, test = "LB")

##
##  Ljung-Box test
##
## data:  Residuals from ETS(M,A,M)
## Q* = 24.457, df = 3, p-value = 2.005e-05
##
## Model df: 16.   Total lags used: 19

3.2.3 Checando a projeção do modelo

summary(best_model$model_projected)

##
## Forecast method: ETS(M,A,M)
##
## Model Information:
## ETS(M,A,M)
##
## Call:
##  ets(y = train_ts, model = method)
##
##   Smoothing parameters:
##     alpha = 0.9442
##     beta  = 4e-04
##     gamma = 0.0039
##
##   Initial states:
##     l = 14.7695
##     b = -0.164
##     s = 1.0047 1.0211 1.0476 1.0338 1.0169 1.0271
##            0.981 0.9767 0.9929 0.9819 0.9526 0.9637
##
##   sigma:  0.0496
##
##      AIC     AICc      BIC
## 112.4614 141.6042 140.7419
##
## Error measures:
##                      ME     RMSE       MAE         MPE     MAPE      MASE
## Training set 0.01167671 0.486805 0.3682654 0.001297779 2.997105 0.1479532
##                   ACF1
## Training set 0.4978577
##
## Forecasts:
##          Point Forecast    Lo 95    Hi 95
## Jun 2018       8.442854 7.622432 9.263276
## Jul 2018       8.144859 7.045331 9.244388
## Aug 2018       8.021042 6.693408 9.348675
## Sep 2018       8.228316 6.645732 9.810900
## Oct 2018       7.981957 6.250634 9.713279
## Nov 2018       7.946001 6.038928 9.853074
## Dec 2018       7.878624 5.813585 9.943662
## Jan 2019       7.511565 5.381797 9.641333
## Feb 2019       7.225532 5.025261 9.425804
## Mar 2019       6.771317 4.569070 8.973564
## Apr 2019       6.538113 4.277011 8.799214
## May 2019       6.578786 4.168021 8.989552
## Jun 2019       6.490090 3.976486 9.003694
## Jul 2019       6.223993 3.683051 8.764935
## Aug 2019       6.091451 3.475036 8.707865
## Sep 2019       6.208364 3.407065 9.009663
## Oct 2019       5.981558 3.149769 8.813346

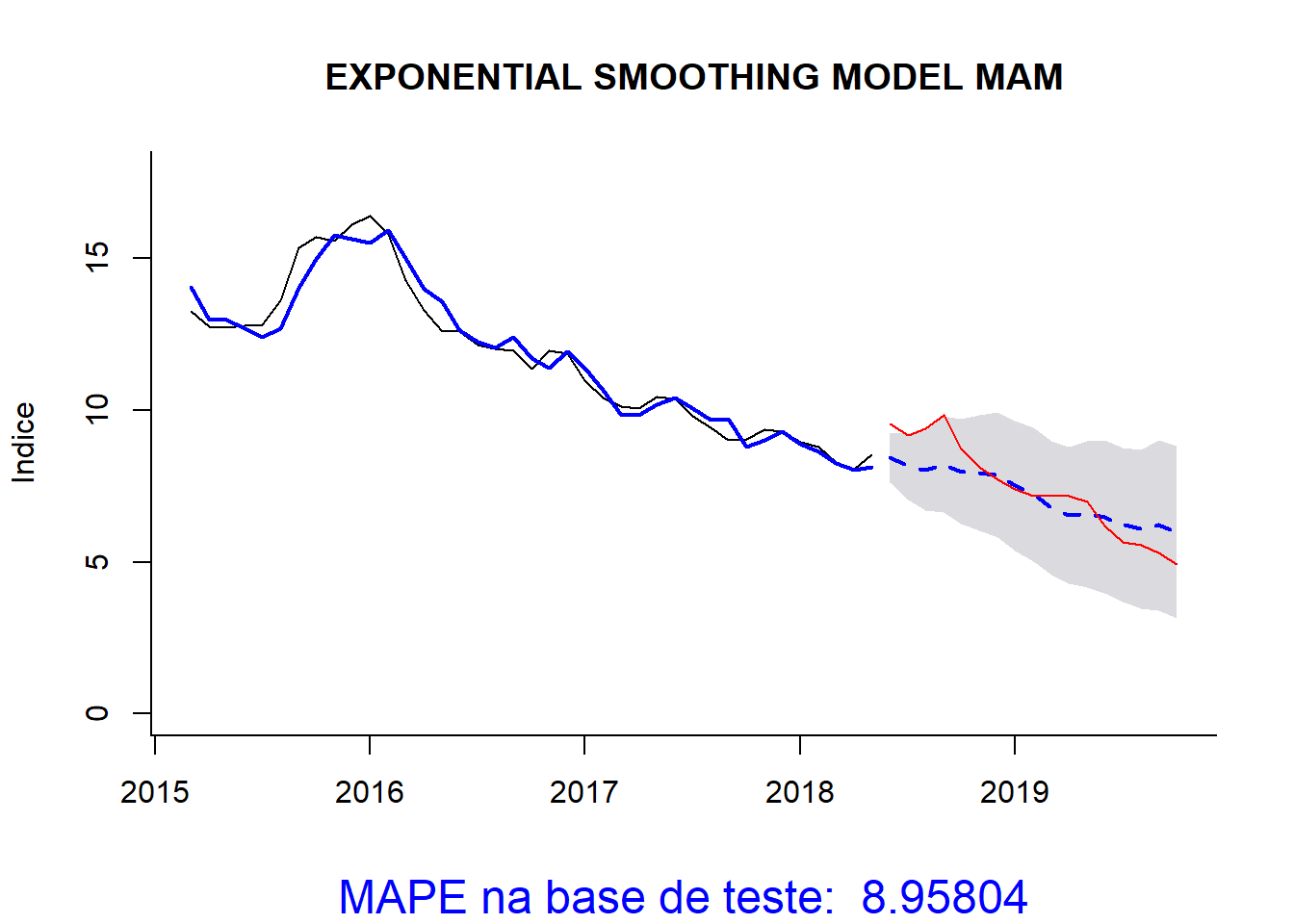

3.2.4 Checando a aderência do melhor modelo na base de validação

plot(best_model$model_projected,
     bty = "l",
     ylim = c(0, max(best_model$model_final_projected$fitted) * 1.1),
     flty = 2,
     ylab = 'Indice',
     main = str_to_upper(str_replace_all(best_model$title,'ts|_',' ')))

title(sub = paste('MAPE na base de teste: ', round(filter(mape_ranking, Model == best_model$title)$MAPE_Test, 5)),
      col.sub = 'blue',
      cex.sub = 1.5,
      adj = 0.5)

lines(best_model$model_projected$fitted, lwd=2, col = "blue")
lines(test_ts, col = 'red')

3.2.5 Checando as métricas do modelo

best_model$accuracy

##                      ME      RMSE       MAE         MPE     MAPE      MASE
## Training set 0.01167671 0.4868050 0.3682654 0.001297779 2.997105 0.1479532
## Test set     0.22663207 0.7975745 0.6593151 1.067556556 8.958037 0.2648845
##                   ACF1 Theil's U
## Training set 0.4978577        NA
## Test set     0.7576739  1.749004

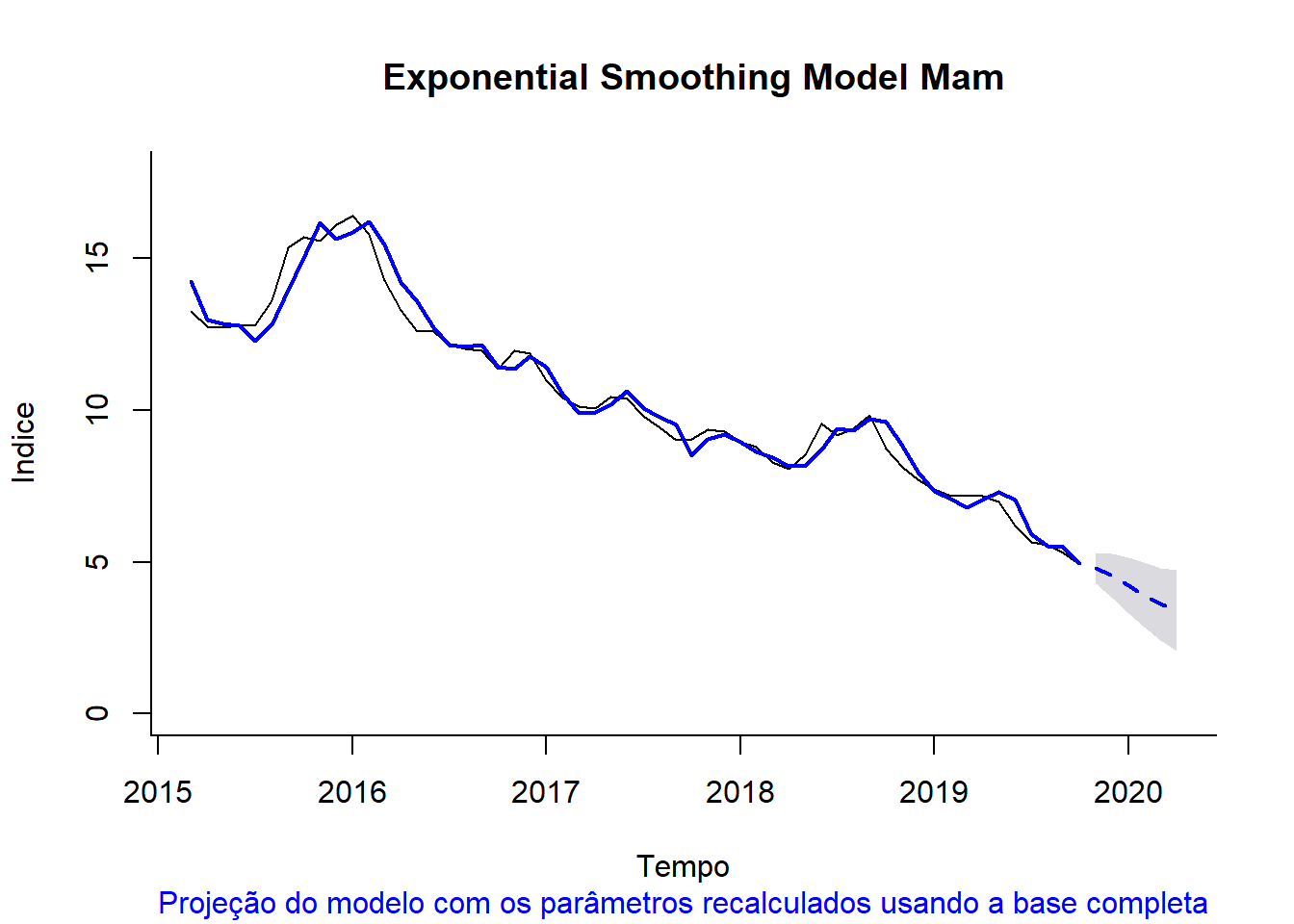

3.2.6 Checando a projeção final do modelo

plot(best_model$model_final_projected,
     bty = "l",
     ylim = c(0, max(best_model$model_final_projected$fitted) * 1.1),
     flty = 2,
     main = str_to_title(str_replace_all(best_model$title,'ts|_',' ')))

title(sub = 'Projeção do modelo com os parâmetros recalculados usando a base completa', col.sub = 'blue',
      xlab = "Tempo",
      ylab = "Indice")

lines(best_model$model_final_projected$fitted, lwd=2, col="blue")
